Máy bơm và
máy nén chân không vòng nước 2BEA, 2BEC,
2BV
Máy bơm chân không
vòng nước và máy nén vòng nước là một
trong những thiết bị chính để bơm và nén
khí. So với các thiết bị thu được chân
không thô và thấp khác, chúng có những
ưu điểm độc đáo sau:
1. Khí được bơm chứa
lượng hơi nước lớn và rất ít hạt rắn (các
hạt rắn lớn cần được lọc trước), đây là
ưu điểm mà các dạng bơm chân không (máy
nén) khác không thể sánh được;
2. Vì quá trình nén
khí là nén đẳng nhiệt nên máy bơm thích
hợp để bơm và tạo áp suất cho các loại
khí dễ cháy, nổ và độc hại;
3. Theo yêu cầu của
người sử dụng, có thể sử dụng sợi túp
hoặc phớt cơ khí. Phạm vi cung cấp đầy
đủ của loại máy bơm này (tùy chọn theo
yêu cầu của người dùng);
(1) Bộ tách hơi nước
(2) Bình ngưng
(3) Tủ công tắc, thiết bị điều khiển
điện, v.v. (4)
Sản phẩm chống ăn mòn được cung cấp theo
yêu cầu của người sử dụng.
1. Các chỉ số thực
hiện đạt được với các điều kiện sau:
(1) Nhiệt độ nước 15°C
(2) Không khí 20°C
(3) Độ ẩm tương đối của khí 70%
(4) Áp suất khí quyển 0,1013MPa
2. Dung sai thể tích bơm không khí là
10%
Máy bơm và máy nén chân không vòng nước
dòng 2BE
Nguyên lý làm việc
Cánh quạt được lắp
đặt lệch tâm trong thân bơm hình tròn.
Khi cánh quạt quay theo hướng mũi tên
trong hình, chất lỏng được bơm vào máy
bơm sẽ bị đẩy về phía thành thân bơm do
lực ly tâm, tạo thành một vòng chất lỏng
có hình dạng giống thân bơm và có độ dày
gần giống nhau. Một không gian hình lưỡi
liềm được hình thành giữa bề mặt bên
trong của vòng chất lỏng quay cùng với
cánh quạt và trục bánh công tác. Khi
cánh quạt quay từ điểm A đến điểm B,
khoang được bao quanh bởi hai cánh liền
kề tăng dần và khí bị hút vào từ bên
ngoài. Khi cánh quạt quay từ điểm C đến
điểm A, khoang tương ứng thay đổi từ lớn
sang nhỏ, khiến khí được hút ban đầu bị
nén lại. Khi áp suất đạt đến áp suất khí
quyển, khí được thải ra.
Phạm vi sử dụng
Máy bơm và máy nén
chân không vòng nước dòng 2BE được sử
dụng rộng rãi trong nhiều lĩnh vực công
nghiệp khác nhau.
Các đặc điểm cấu trúc
của máy bơm chân không và máy tạo kênh
vòng nước dòng 2BE xác định rằng nó phù
hợp với nhiều lĩnh vực ứng dụng khắc
nghiệt và phức tạp. Cần phải tránh những
điều kiện làm việc như xử lý môi trường
chứa nhiều hơi nước và khí ngưng tụ, xử
lý các loại khí dễ cháy nổ, xử lý các
loại khí độc hại và ăn mòn, hít phải các
khí có chứa sợi, các hạt rắn nhỏ hoặc
chất lỏng cuốn vào và hít phải, cần
tránh sự trùng hợp và các phản ứng khác
của khí được xử lý ở nhiệt độ cao. Máy
đùn khử khí, ép đùn, đóng hộp, sấy da,
tủ khử trùng, chế biến gia cầm, khử khí
trong nước, tạo bọt polystyrene xốp,
v.v.
Có năm ứng dụng điển
hình trong sản xuất nhiệt điện, đó là:
hút bụi bình ngưng, thiết bị sấy khô
trong quá trình khử lưu huỳnh trong khí
thải, vận chuyển tro bay, bể chứa nước
tự mồi của máy bơm nước tuần hoàn và thu
hồi hydro để làm mát trục máy phát điện.
Trong các lĩnh vực
hóa(chǎn) dầu, hóa(chǎn) chất, hàng hải, dầu khí và
các lĩnh vực khác, sản phẩm đã trở thành
sự đảm bảo đáng tin cậy cho hoạt động
bình thường của nhiều thiết bị xử lý,
chẳng hạn như: hệ thống chân không trên
cao trong chưng cất chân không dầu thô,
kết tinh chân không, khử oxy trong nước
biển và hệ thống chân không trong
polyester thiết bị trong nhà máy sợi hóa(chǎn)
học, vận chuyển chân không các loại vật
liệu khác nhau.
Các ứng dụng khác,
chẳng hạn như: hệ thống chân không trong
ngành giấy, lọc chân không trong nhà máy
rửa than, sấy chân không trong tuyển nổi
quặng, các thiết bị hấp phụ dao động áp
suất (PSA), các thiết bị khác nhau trong
ngành dược phẩm, thiết bị loại bỏ bụi
túi, v.v.
Máy bơm và máy nén
chân không vòng nước 2BE có nhiều chất
liệu khác nhau như gang xám và thép
không gỉ để người dùng lựa chọn.
Công dụng và tính năng của 2BEA:
Máy bơm và máy nén
chân không vòng nước dòng 2BEA thường
được sử dụng để bơm các loại khí không
chứa các hạt rắn, không hòa tan trong
nước và không bị ăn mòn để tạo chân
không và áp suất trong các thùng chứa
kín.
Dòng máy bơm này sử
dụng cấu trúc đơn cấp. Nó có ưu điểm là
cấu trúc đơn giản, bảo trì thuận tiện,
vận hành đáng tin cậy, hiệu suất cao và
tiết kiệm năng lượng, đồng thời có thể
thích ứng với các điều kiện làm việc
khắc nghiệt như khối lượng thoát nước
lớn và biến động tác động của tải trọng.
Đặc tính kỹ thuật của
dòng 2BEA: Sử dụng cánh quạt hàn, các
cánh được dập và tạo hình cùng một lúc,
đường hình dạng hợp lý; trục được xử lý
hoàn chỉnh, giúp giải quyết cơ bản vấn
đề cân bằng động. Cánh quạt và trục bơm
sử dụng khớp nối nhiệt lắp đặt phù hợp,
đảm bảo hiệu suất đáng tin cậy và vận
hành trơn tru. Sau khi hàn cánh quạt,
toàn bộ cánh quạt được xử lý nhiệt tốt.
Các cánh quạt có độ bền tốt, đảm bảo khả
năng chống va đập và chống uốn của cánh
quạt và có thể thích ứng với các điều
kiện làm việc khắc nghiệt với sự dao
động của tải trọng.

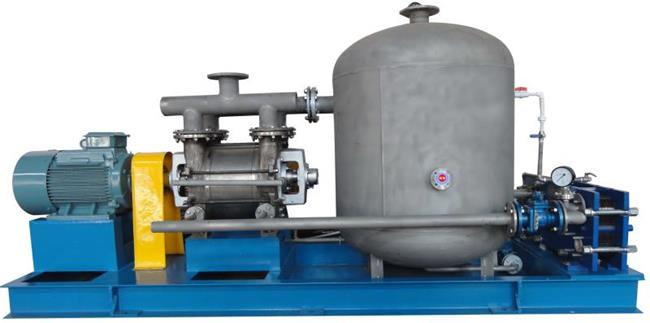

Máy bơm dòng 2BEA
được trang bị bộ tách khí-nước và được
trang bị cổng xả ở nhiều vị trí. Vỏ máy
bơm được trang bị cửa sổ kiểm tra van xả.
Khoảng cách giữa cánh quạt và tấm phân
phối được điều chỉnh bằng các tuyến ở cả
hai đầu của ổ trục định vị. Dễ dàng lắp
đặt và sử dụng, vận hành đơn giản và dễ
bảo trì.
Máy bơm chân không
của công ty chúng tôi đã được trung tâm
thử nghiệm kiểm tra nghiêm ngặt, có hiệu
suất, độ tin cậy và độ bền vượt trội.
|
